常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
【產(chǎn)品描述】
雙酚A環(huán)氧型鱗片膠泥是由雙酚A環(huán)氧類樹脂、玻璃鱗片、顏料填料、助劑、溶劑等與固化劑配套組成。
【基本參數(shù)】
| ◆產(chǎn)品品牌： | 昆彩 |  |
| ◆產(chǎn)品名稱： | 雙酚A環(huán)氧型鱗片膠泥 | |
| ◆產(chǎn)品型號： | EPGF-80 | |
| ◆漆膜顏色： | 灰色 | |
| ◆包裝規(guī)格： | 28kg/組 | |
| ◆組份配比： | 25:3 | |
| ◆施工方式： | 噴涂 輥涂 刷涂 |
【主要特性】
◆固化后硬度較高，耐磨性好。
◆耐化學(xué)性能優(yōu)。
◆優(yōu)良的機械特性、韌性及耐疲勞性能。
◆優(yōu)良耐溫性能、可耐溫150℃溫度。
【產(chǎn)品用途】

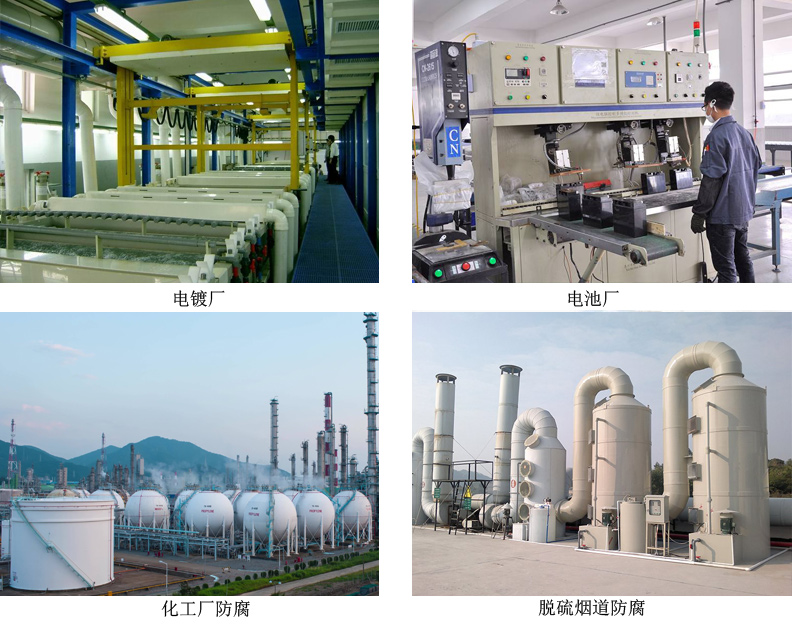

適用于電廠脫硫煙道、電鍍廠、電池廠、化工廠、化學(xué)儲區(qū)或桶漕、大型水漕、電解池、污、廢水處理漕,酸堿中和池以及重防腐要求的作業(yè)面和工作場所,如強酸、堿池排污溝槽等作業(yè)環(huán)境。
【技術(shù)要求】
1. 涂料由甲、乙兩組按重量比：1:0.111現(xiàn)場混合配制，經(jīng)充分?jǐn)嚢韬笫褂?。配制后要求?0min內(nèi)用完。使用時不得用溶劑稀釋。
2. 涂刷前，被保護基面要求干燥，無灰塵、銹跡、油污等雜物。
3. 涂料可刷涂、滾涂，也可用高壓氣噴涂機噴涂施工。涂刷時環(huán)境溫度建議為10°～30℃，溫度過低或過高時，可變動乙組成份用量（±25%左右），以調(diào)節(jié)固化時間。
4. 人工涂刷一般3°～5°，涂層干膜厚度要求在200μm以上，已滿足結(jié)構(gòu)防腐要求。
5. 人工涂刷每度間隔時間3～6h，（視氣溫而定），以不粘手為標(biāo)準(zhǔn)。涂裝完畢24h內(nèi)防止與水接觸，3～5d內(nèi)不宜浸入水中。
6. 在特殊情況下需在潮濕基面上施工時，基面應(yīng)除去積水，并增加乙組成份用量50%-百分之百。
產(chǎn)品展示：
鱗片膠泥表觀要求及施工性能要求：
檢測項目 | 合格指標(biāo) | 檢測項目 | 合格指標(biāo) |
表觀檢測 | 無固態(tài)物料聚集、無雜質(zhì) | 堆體積變形 | 10s內(nèi)高度下降10mm～20mm |
勻太性 | 60min內(nèi)無樹脂液分層 | 流掛性 | 60min內(nèi)無流淌形變 |
表干時間 | 45min±15min | 鱗片含量 | ≥30% |
鱗片膠泥物理性能：
項目 | 環(huán)氧型 |
抗拉強度，MPa | ≥25 |
抗彎強度，MPa | ≥25 |
抗壓強度，MPa | ≥65 |
沖擊強度，J/cm2 | ≥0.35 |
密度，g/cm2 | ≤1.51 |
樹脂含量，% | 55～65 |
不可溶分含量，% | ≥88 |
空隙率，% | ≤1.53 |
巴氏硬度 | ≥42 |
【表面處理】
前道油漆全部干燥，除凈被涂表面的油污、灰塵以及其它污垢。

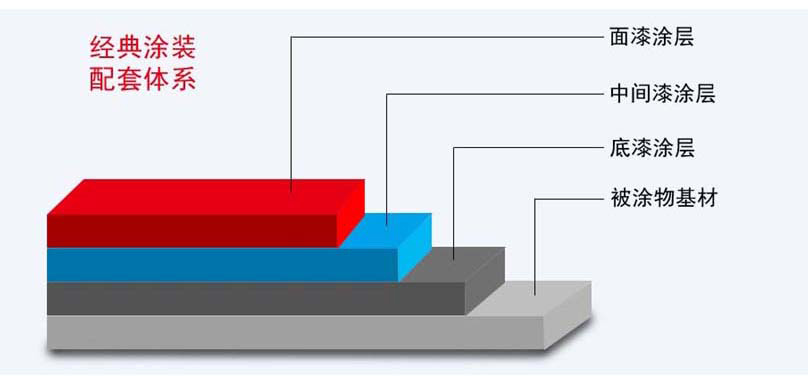

配套體系：
【施工條件】
底材溫度須高于3℃，相對濕度須小于85%。
被涂底材溫度低于5℃時，環(huán)氧樹脂與固化劑的固化反應(yīng)停止或變慢，因此建議不能進行施工。
【涂裝施工】
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 專用稀釋劑 | 專用稀釋劑 | 專用稀釋劑 |
【質(zhì)量要求】
1、厚度<10μ
2、生產(chǎn)過程中，不得混入雜物，保持產(chǎn)品潔凈
3、成品中不得有結(jié)塊和互粘附等現(xiàn)象
【運輸】
本產(chǎn)品可以用任何具有防雨設(shè)施的運輸設(shè)備運輸，運輸中應(yīng)輕裝輕卸，避免碰撞，并要防止明火。
【儲存】
產(chǎn)品應(yīng)存放在通風(fēng)陰涼干燥，不得露天存放，應(yīng)避免潮濕環(huán)境，并不得與化學(xué)及油性污染物質(zhì)接觸。存放處應(yīng)嚴(yán)禁煙火。
