常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品簡介：
◆高固體涂料由環(huán)氧樹脂、顏料填料、助劑、溶劑等與固化劑配套組成的特種涂料。
又名：環(huán)氧無溶劑涂料、無溶劑涂料、環(huán)氧高固體涂料、高固體環(huán)氧漆
產(chǎn)品品牌： | 昆彩 |  |
產(chǎn)品型號： | H06-51 | |
漆膜顏色： | 各色 | |
包裝規(guī)格： | 30kg/組 | |
組份配比： | 25:5 | |
適用底材： | 混凝土、鋼鐵 |
◆貯 存：閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經(jīng)檢驗合格仍可使用。
◆沒毒飲水艙涂料符合《生活飲用水衛(wèi)生規(guī)范》附件2《生活飲用水輸配水設(shè)備及防護材料的安全性評價規(guī)范》中的技術(shù)要求。產(chǎn)品急性經(jīng)口毒性測試符合以上要求。
主要特性：
◆良好的力學性能，漆膜堅韌、耐沖擊。
◆防腐性能優(yōu)。
◆具有良好的附著力、柔韌性、耐磨性和封閉性能等。
◆耐水性、耐酸性、耐堿性和耐溶劑性能良好。
◆耐微生物侵蝕能力強，抗?jié)B透能力高。
◆環(huán)氧高固體涂料屬于低VOC涂料，體積固體可達到了80%～90%。
產(chǎn)品用途：
◆適用于油罐內(nèi)壁、室內(nèi)外各種輕金屬和水泥結(jié)構(gòu)的表面，可涂覆于不同環(huán)境下使用的鐵路橋梁、高壓輸電鐵塔、集裝箱、海上鉆探及采油設(shè)備等。
基本參數(shù)：
比重： | 約1.50kg/L（混合后） |
適用期： | ≤8h（23℃±2℃） |
干燥時間： | 表干≤1h，實干≤24h，干燥7d |
干膜厚度： | 約80um |
理論用量： | 約200g/m2(以40um干膜計，不含損耗) |
閃點： | 約29oC |
熟化時間： | 0.5h(23℃±2℃) |
◆復涂間隔時間:
底材溫度 | 5℃ | 20℃ | 30℃ |
短 | 48h | 24h | 12h |
長 | 7d | 7d | 7d |
產(chǎn)品展示：
技術(shù)指標：
漆膜外觀： | 漆膜平整 |
細度: | ≥50μm |
附著力（劃格法） | ≥1級 |
柔韌性: | ≥1 mm |
不揮發(fā)份： | ≤55% |
耐水性： | 不起泡、不起皺，不脫落，允許輕微失光和變色 |
耐鹽霧試驗： | 不起泡、不起皺，不脫落，允許輕微失光和變色 |
耐紫外老化： | 200h,無裂紋、不起泡 |
耐臭氧： | 24h無裂紋、不起泡 |
急性經(jīng)口毒性： | 小白鼠未見任何中毒癥狀以及死亡現(xiàn)象。 |
建議涂裝道數(shù)：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆直接涂裝在除銹質(zhì)量達到Sa2.5級的鋼材表面上。
后道配套：
◆飲水艙面漆

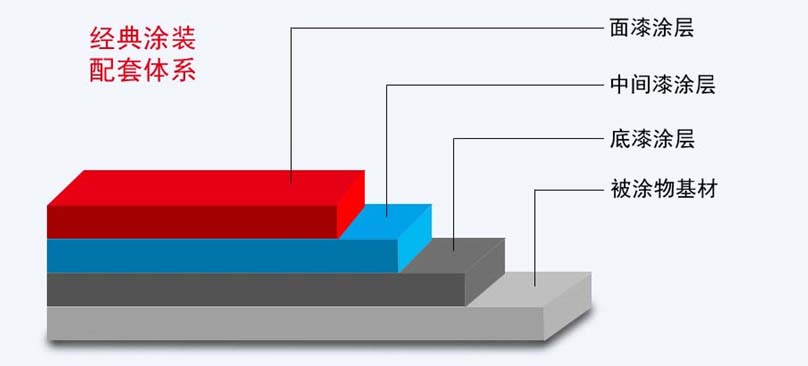

配套體系：
表面處理：
◆使用適當?shù)那鍧崉┏ケ砻嬗椭?，用淡水沖洗表面鹽分和其他污物。被涂的金屬表面，必須全部清除氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達瑞典除銹標準sa2.5級，粗糙度達30-70μm; 也可采用手工除銹方法，達瑞典除銹標準ST3級，粗糙度達30-70μm。
◆表面處理完成后4個小時內(nèi)噴涂施工，避免時間過長，鋼材氧化生銹，如產(chǎn)生銹蝕需要重新處理表面。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，環(huán)氧樹脂與固化劑的固化反應(yīng)停止或變慢，因此建議不能進行施工。
涂裝施工：
◆該產(chǎn)品為雙組份涂料，甲組份開桶后攪拌均勻，按比例加入固化劑后充分攪拌靜置，30分鐘后，加適量稀釋劑調(diào)至施工粘度即可。
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 |
注意事項：
◆本產(chǎn)品應(yīng)有專業(yè)的涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都必須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術(shù)服務(wù)部門查詢詳情。
