常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆熔結(jié)環(huán)氧防腐面漆是由熔結(jié)環(huán)氧樹脂、顏料填料、助劑、溶劑等與固化劑配套組成雙組份防腐漆。
又名：熔結(jié)環(huán)氧防腐漆、熔結(jié)環(huán)氧防腐涂料
產(chǎn)品品牌： | 昆彩 |  |
產(chǎn)品型號： | H06-9 | |
漆膜顏色： | 各色 | |
包裝規(guī)格： | 30kg/組 | |
組份配比： | 25:5 | |
適用底材： | 鑄鐵、鋼鐵、碳鋼。 |
◆貯 存：閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經(jīng)檢驗合格仍可使用。
主要特性：
◆附著力強：具有優(yōu)良的附著力，對多數(shù)基材粘付性牢固，漆膜不脫落。
◆機械性能優(yōu)：硬度、柔韌性、抗沖擊強度等符合標準。
◆固體份高：涂料固含量高，有機揮發(fā)化合物VOC排放少，符合歐盟環(huán)保標準。
◆防腐性能優(yōu)：良好的耐水性、耐油性、耐溶劑性、耐酸性、耐堿性、耐海水性、耐鹽霧性等防腐性能
產(chǎn)品用途：
◆廣泛應用于管道、鋼結(jié)構(gòu)、環(huán)保設備、化工設施等防腐。
基本參數(shù)：
比重： | 約1.20kg/L（混合后） |
適用期： | ≤8h（23±2℃） |
干燥時間： | 表干≤1h，實干≤24h，干燥7d |
干膜厚度： | 約50um |
理論用量： | 約100g/m2(以50um干膜計，不含損耗) |
閃點： | 約29oC |
熟化時間： | 0.5h(23℃±2℃) |
◆復涂間隔時間:
底材溫度 | 5℃ | 20℃ | 30℃ |
短 | 32h | 16h | 8h |
長 | 7d | 7d | 7d |
產(chǎn)品展示：
技術(shù)參數(shù)：
顏色及漆膜外觀： | 各色、平整光滑 |
柔韌性： | 1mm |
附著力： | 1級 |
不揮發(fā)份: | ≤55% |
耐沖擊性： | 50kg.cm |
耐酸性： | 不起泡，不脫落，不生銹（標準指標：GB/T9274-88） |
耐堿性： | 不起泡，不脫落，不生銹（標準指標：GB/T9274-88） |
耐鹽水性： | 不起泡，不脫落，不生銹（標準指標：GB/T9274-88） |
建議涂裝道數(shù)：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆環(huán)氧富鋅漆，環(huán)氧云鐵漆，環(huán)氧鐵紅漆，無機富鋅漆，無機硅酸鋅漆。

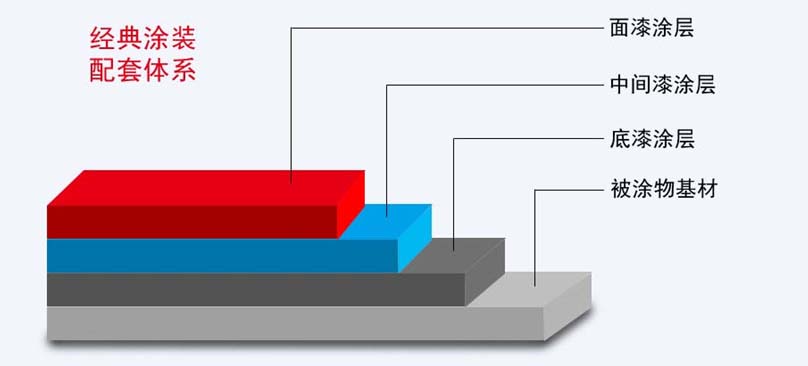

配套體系：
表面處理：
◆前道油漆全部干燥，除凈被涂表面的油污、灰塵以及其它污垢。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，環(huán)氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
涂裝施工：
◆該產(chǎn)品為雙組份涂料，甲組份開桶后攪拌均勻，按比例加入固化劑后充分攪拌靜置，30分鐘后，加適量稀釋劑調(diào)至施工粘度即可。
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 |
注意事項：
◆本產(chǎn)品應有專業(yè)的涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都必須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術(shù)服務部門查詢詳情。
