常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品簡介：
◆環(huán)氧樹脂紅丹防腐涂料由環(huán)氧樹脂、紅丹、防銹顏填料、助劑、溶劑等與固化劑配套組成雙組份防腐涂料。
又 名：環(huán)氧紅丹防腐涂料，環(huán)氧紅丹防銹底漆，環(huán)氧紅丹漆、環(huán)氧紅丹底漆。
產(chǎn)品品牌： | 昆彩 |  |
產(chǎn)品型號： | H06-5 | |
漆膜顏色： | 枯紅色 | |
包裝規(guī)格： | 28kg/組 | |
組份配比： | 25:3 | |
適用底材： | 鑄鐵、鋼鐵、碳鋼。 |
◆貯 存：閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經(jīng)檢驗合格仍可使用。
主要特性：
◆漆膜堅硬、耐磨、附著力強。
◆漆膜具有抗?jié)B透屏蔽性能。
◆漆膜具有良好的防銹性能。
◆耐水性、耐酸性、耐堿性和耐溶劑性能優(yōu)。
◆與后道漆膜具有良好的層間附著力。
◆桔紅色，漆膜外觀正常。
用 途：
◆環(huán)氧紅丹漆用于鋼結構、混凝土、機械設備、管道、儲罐、碼頭、橋梁，還適用于化工廠、化肥廠、電廠、煉油廠、造紙廠、污水處理廠等等防腐涂裝。
基本參數(shù)：
| ◆比重: | 約1.30（混合后） |
| ◆適用期: | ≤4h（23℃±2℃） |
| ◆干膜厚度: | 約40um |
| ◆理論用量: | 約175g/m2(以40um干膜計，不含損耗) |
| ◆閃點: | 約29oC |
| ◆干燥時間: | 表干≤4h，實干≤24h，干燥7d |
| ◆熟化時間: | 0.5h(23℃±2℃) |
| ◆適用期: | ≤8h（23℃±2℃） |
產(chǎn)品展示：
技術參數(shù)：
| ◆漆膜外觀： | 漆膜平整 |
| ◆細度: | ≥50μm |
| ◆附著力（劃格法）: | ≥1級 |
| ◆耐彎曲性: | ≤2 mm |
| ◆耐沖擊性： | ≥50cm |
| ◆不揮發(fā)份: | ≤60% |
| ◆耐水性（240h）: | 不起泡、不起皺，不脫落，允許輕微失光和變色 |
◆耐鹽霧試驗（500h | 不起泡、不起皺，不脫落，允許輕微失光和變色 |
復涂間隔時間
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 24h | 16h | 8h |
| 長 | 7d | 7d | 7d |
前道配套：
◆直接涂裝在除銹質(zhì)量達到Sa2.5級的鋼材表面上，或者涂裝在車間可焊底漆表面上。

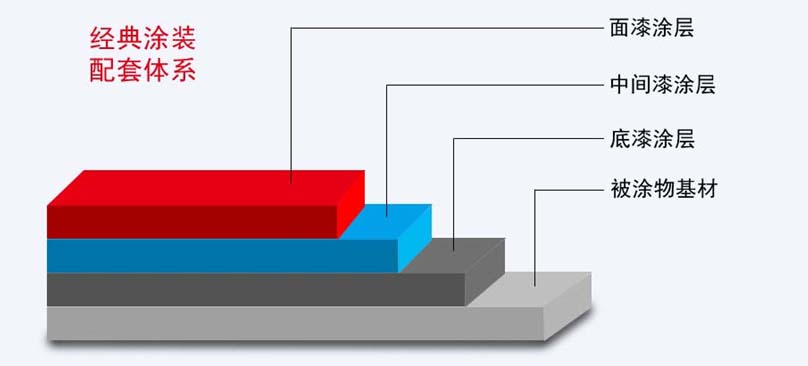

配套體系：
后道配套：
◆環(huán)氧云鐵漆，環(huán)氧漆，氯化橡膠漆，環(huán)氧瀝青漆，丙烯酸聚氨酯漆，聚氨酯漆，氯磺漆，氟碳漆，醇酸漆。
施工條件及方法：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，環(huán)氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達到St3級。
◆無氣噴涂1道，涂刷或者輥涂1-2道。
涂裝施工：
◆該產(chǎn)品為雙組份涂料，甲組份開桶后攪拌均勻，按比例加入固化劑后充分攪拌靜置，30分鐘后，加適量稀釋劑調(diào)至施工粘度即可。
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 | 環(huán)氧專用稀釋劑 |
注意事項：
◆在沒有涂裝面漆之前戶外暴曬會漆膜表面會出現(xiàn)分化發(fā)白，屬于正?，F(xiàn)象。
◆本產(chǎn)品應有的涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術服務部門查詢詳情。
技術指標網(wǎng)址：無
