常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
氯化橡膠鐵紅漆由氯化橡膠樹(shù)脂、增塑劑、防銹顏填料、助劑、溶劑等組成的單組份氯化橡膠鐵紅漆。
產(chǎn)品別名：氯化橡膠鐵紅防銹漆，氯化橡膠鐵紅底漆，氯化橡膠鐵紅防腐底漆，氯化橡膠鐵紅防腐涂料。適用于浸沒(méi)及非浸沒(méi)環(huán)境的防腐底漆，耐水，防腐蝕、快干、可低溫施工、層間附著力優(yōu)。
| ◆產(chǎn)品品牌： | 昆彩 |  |
| ◆產(chǎn)品型號(hào)： | J50-1 | |
| ◆漆膜顏色： | 鐵紅色 | |
| ◆包裝規(guī)格： | 20kg/組 | |
| ◆組份配比： | 單組份 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼 | |
| ◆設(shè)計(jì)用途： | 鋼結(jié)構(gòu)、混凝土、機(jī)械設(shè)備 |
用 途：
◆廣泛用于鋼結(jié)構(gòu)、船舶、港口設(shè)施、橋梁、集裝箱、化工設(shè)備及混凝土的防腐保護(hù)。
主要特性：
◆漆膜堅(jiān)韌、封閉性好、防銹性能優(yōu)。
◆良好的耐水、耐干濕交替性。
◆良好的耐候性，耐堿、耐酸、耐鹽介質(zhì)，具有良好的防腐性能。
◆良好的低溫施工性能，可在-20℃-50℃環(huán)境中施工。
◆干燥快，施工周期短。
顏色及外觀：
◆鐵紅色、漆膜外觀正常。
產(chǎn)品展示：
基本參數(shù)：
| ◆比重： | 約1.50kg/L（混合后） |
| ◆干膜厚度： | 約70um |
| ◆理論用量： | 約192g/m2(以70um干膜計(jì)，不含損耗) |
| ◆閃點(diǎn)： | 約29oC |
| ◆干燥時(shí)間： | 表干≤1h，實(shí)干≤8h |
◆復(fù)涂間隔時(shí)間：
| 底材溫度 | 0℃ | 20℃ | 30℃ |
| 短 | 24h | 8h | 6h |
| 長(zhǎng) | 無(wú)限制 | 無(wú)限制 | 無(wú)限制 |
前道配套底材：
◆直接涂裝在除銹質(zhì)量達(dá)到Sa2.5級(jí)的鋼材表面。
后道配套：
◆氯化橡膠面漆、丙烯酸面漆、高氯化聚乙烯面漆、氯磺化聚乙烯面漆等。

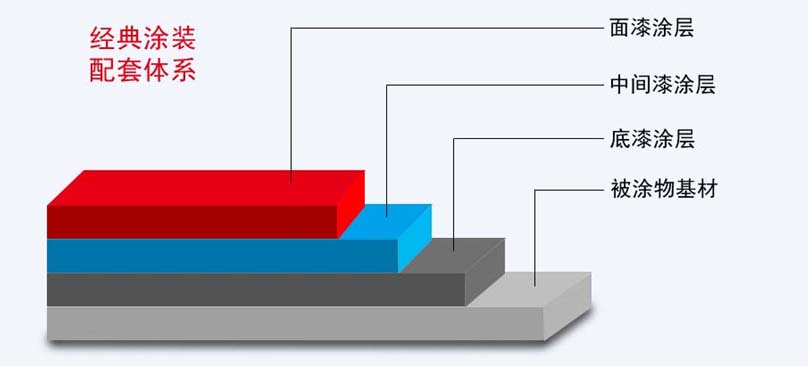

配套體系：
表面處理：
◆直接涂刷在鋼鐵表面，如有氧化皮，需經(jīng)過(guò)拋丸或者噴砂處理至除銹標(biāo)準(zhǔn)Sa2.5級(jí)，如無(wú)氧化皮，則可拋丸或者噴砂處理至除銹標(biāo)準(zhǔn)Sa2.5級(jí)或用電動(dòng)工具打磨至St3級(jí)。
◆除凈所有的油污、雜物，無(wú)酸、堿、鹽和水分的凝聚。
施工條件：
◆相對(duì)濕度須小于85%。
◆施工時(shí)應(yīng)注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時(shí)，在強(qiáng)烈陽(yáng)光直射下均不宜施工。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無(wú)氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 氯化橡膠系列專用稀釋劑 | 氯化橡膠系列專用稀釋劑 | 氯化橡膠系列專用稀釋劑 |
注意事項(xiàng)：
◆本產(chǎn)品應(yīng)有涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊(cè)上的說(shuō)明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對(duì)本產(chǎn)品是否使用有疑問(wèn)，請(qǐng)與本公司技術(shù)服務(wù)部門查詢?cè)斍椤?/span>
包 裝：
◆20kg桶裝
GB T 25263-2010
氯化橡膠防腐涂料檢測(cè)標(biāo)準(zhǔn)（新）
項(xiàng)目 | 指標(biāo) | |||||
底漆 | 中間層漆 | 面漆 | ||||
在容器中的狀態(tài) | 攪拌混合后，無(wú)硬塊，呈均勻狀態(tài) | |||||
細(xì)度a/μm ≤ | 60 | 40 | ||||
施工性 | 施涂無(wú)障礙 | |||||
遮蓋力（g/㎡） ≤ 白色和淺色 其它色 | — |
160 商定 | ||||
不揮發(fā)物含量/% ≥ | 50 | 45 | ||||
漆膜外觀 | 正常 | |||||
干燥時(shí)/h ≤ 表干 實(shí)干 |
1 8 | |||||
彎曲試驗(yàn)/mm ≤ | 6 | 10 | ||||
耐鹽水性（30%NaCl溶液,168h） | 無(wú)異常 | — | ||||
耐堿性（0.5%NaOH溶液，48h) | — | 無(wú)異常 | ||||
劃格試驗(yàn)/級(jí) | 1 | — | ||||
附著力（拉開(kāi)法）/MPa ≥ | — | 3.0 | ||||
光澤（60°）/單位值 | — | 商定 | ||||
耐鹽霧性，600h | — | 不起泡不脫落不生銹 | ||||
耐人工氣候老化性（3000h) | 白色和淺色b | — | 不起泡、不脫落、不開(kāi)裂 變色≤2級(jí)，粉化≤2級(jí)， | |||
其他色 | — | 不起泡、不脫落、不開(kāi)裂 變色≤3級(jí)，粉化≤2級(jí)， | ||||
