常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹
◆環(huán)氧氟碳防腐涂料由環(huán)氧改性樹脂、氟碳改性樹脂、耐酸性耐堿性顏填料、溶劑等與固化劑配套組成雙組份防腐涂料。
又 名：環(huán)氧氟碳漆，環(huán)氧氟碳防腐面漆，環(huán)氧氟碳面漆。
| ◆產(chǎn)品名稱： | 環(huán)氧氟碳防腐涂料 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號(hào)： | H06-23 | |
| ◆漆膜顏色： | 各色 | |
| ◆包裝規(guī)格： | 30kg/組 | |
| ◆組份配比： | 25：5 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼、混凝土 |
主要特性：
◆可直接在鋼鐵表面或者混凝土表面涂裝。
◆漆膜具有良好的附著力、耐酸性、耐堿性、以及良好的耐候性和干濕交替性，長(zhǎng)時(shí)間暴曬不退色，不粉化。
◆固含量高，可以厚涂，減少了施工道數(shù)，大大加快了工程進(jìn)程，節(jié)省了資金。
◆能取代氟碳漆的優(yōu)勢(shì)，又能達(dá)到環(huán)氧漆的硬度。
用 途：
◆用于鋼鐵表面與混凝土表面防腐使用。
基本參數(shù)：
◆比重： | 約1.25kg/L（混合后） |
◆干膜厚度: | 約60um |
◆理論用量： | 約180g/m2(以60um干膜計(jì)，不含損耗) |
◆閃點(diǎn)： | 約29oC |
◆干燥時(shí)間: | 表干≤1h，實(shí)干≤24h，干燥7d |
◆熟化時(shí)間： | 0.5h(23℃±2℃) |
◆適用期: | ≤8h（23℃±2℃） |
復(fù)涂間隔時(shí)間:
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 長(zhǎng) | 7d | 7d | 7d |
產(chǎn)品展示：
技術(shù)參數(shù)：
| ◆附著力： | 1級(jí)(GB/T1720-1979) |
| ◆耐酸性： | 不起泡，不脫落，不開裂（標(biāo)準(zhǔn)指標(biāo)：GB/T9274-88） |
| ◆耐堿性： | 不起泡，不脫落，不開裂（標(biāo)準(zhǔn)指標(biāo)：GB/T9274-88） |
| ◆耐鹽水性： | 不起泡，不脫落，不開裂（標(biāo)準(zhǔn)指標(biāo)：GB/T9274-88） |
建議涂裝道數(shù)：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆直接涂裝在混凝土表面或除銹質(zhì)量達(dá)到Sa2.5級(jí)的鋼材表面上。

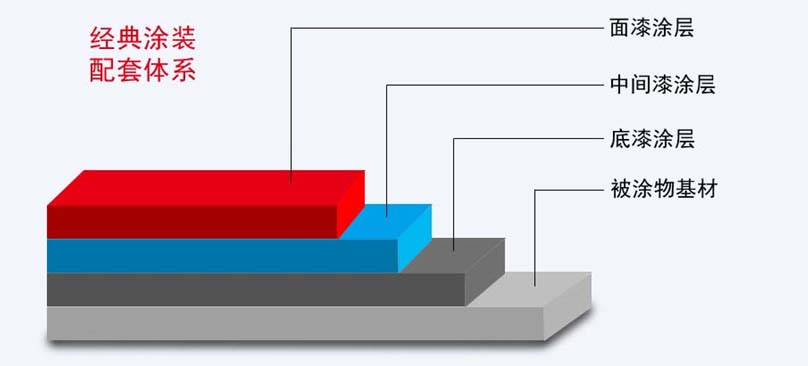

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級(jí)，表面粗糙度30um-75um。
◆電工工具除銹達(dá)到St3級(jí)。
施工條件：
◆底材溫度須高于3℃，相對(duì)濕度須小于85%。
◆被涂底材溫度低于5℃時(shí)，環(huán)氧樹脂與固化劑的固化反應(yīng)停止或變慢，因此建議不能進(jìn)行施工。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 環(huán)氧稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 環(huán)氧稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 環(huán)氧稀釋劑 |
注意事項(xiàng)：
◆本產(chǎn)品應(yīng)有涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊(cè)上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對(duì)本產(chǎn)品是否使用有疑問，請(qǐng)與本公司技術(shù)服務(wù)部門查詢?cè)斍椤?/span>
包 裝：
◆甲組份（漆）：25kg桶裝
◆乙組份（固化劑）：5kg桶裝
貯 存：
◆閃點(diǎn)29℃，通風(fēng)干燥處，避免日光暴曬，有效貯存12個(gè)月。超過貯存期，經(jīng)檢驗(yàn)合格仍可使用。
