常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆潮濕金屬表面濕固化環(huán)氧防腐漆由環(huán)氧樹脂、耐酸性耐堿性顏填料、溶劑等與固化劑配套組成防腐漆。
產(chǎn)品別名：濕固化環(huán)氧封閉底漆，潮濕混凝土濕固化環(huán)氧封閉涂料，潮濕混凝土濕固化環(huán)氧封閉底漆。
| ◆產(chǎn)品品牌： | 潮濕金屬表面濕固化環(huán)氧防腐漆 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號： | H06-21 | |
| ◆漆膜顏色： | 灰色/透明 | |
| ◆包裝規(guī)格： | 28kg/組 | |
| ◆組份配比： | 25：3/20：5 | |
| ◆適用底材： | 混凝土、鑄鐵、鋼鐵、碳鋼 |
主要特性：
◆可直接在潮濕的混凝土表面進(jìn)行涂裝，封閉性好，長效防護(hù)性好。
◆漆膜具有良好的附著力、耐酸性、耐堿性、以及良好的耐候性和干濕交替性。
◆固含量高，可以厚涂，減少了施工道數(shù)，大大加快了工程進(jìn)程，節(jié)省了資金。
用 途：

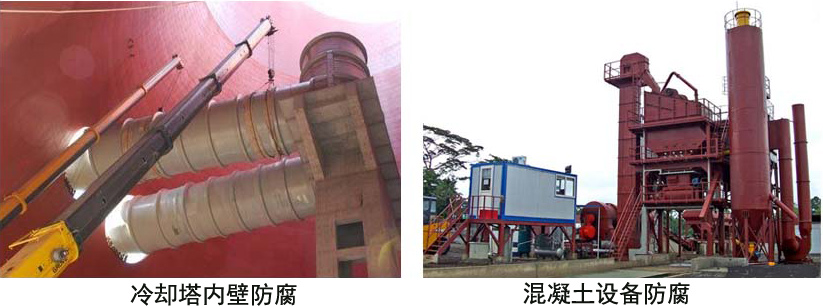

◆含有冷凝水的天然氣管道外壁、冷卻塔內(nèi)壁防腐漆，也可以用于其他混凝土設(shè)備的防腐蝕保護(hù)涂裝。
基本參數(shù)：
◆比重： | 約1.25kg/L（混合后） |
◆干膜厚度: | 約60um |
◆理論用量： | 約180g/m2(以60um干膜計(jì)，不含損耗) |
◆閃點(diǎn)： | 約29oC |
◆干燥時(shí)間: | 表干≤1h，實(shí)干≤24h，干燥7d |
◆熟化時(shí)間： | 0.5h(23℃±2℃) |
◆適用期: | ≤8h（23℃±2℃） |
◆復(fù)涂間隔時(shí)間:
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 長 | 7d | 7d | 7d |
產(chǎn)品展示：
技術(shù)參數(shù)：
| ◆顏色及漆膜外觀： | 灰色/透明、漆膜平整光滑 |
| ◆柔韌性： | 1mm |
| ◆附著力： | 1級 |
| ◆耐沖擊性： | 50kg.cm |
| ◆耐酸性： | 不起泡，不脫落，不開裂（標(biāo)準(zhǔn)指標(biāo)：GB/T9274-88） |
| ◆耐堿性： | 不起泡，不脫落，不開裂（標(biāo)準(zhǔn)指標(biāo)：GB/T9274-88） |
| ◆耐鹽水性： | 不起泡，不脫落，不開裂（標(biāo)準(zhǔn)指標(biāo)：GB/T9274-88） |
建議涂裝道數(shù)：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆直接涂裝在混凝土表面或除銹質(zhì)量達(dá)到Sa2.5級的鋼材表面上。

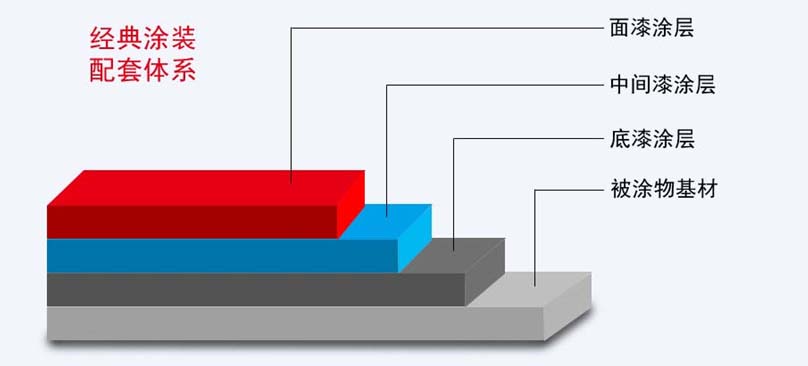

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達(dá)到St3級。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時(shí)，環(huán)氧樹脂與固化劑的固化反應(yīng)停止或變慢，因此建議不能進(jìn)行施工。
涂裝施工：
| 施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 環(huán)氧稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 環(huán)氧稀釋劑 |
| 輥 涂 | - | - | 5%-10% | 環(huán)氧稀釋劑 |
注意事項(xiàng)：
◆本產(chǎn)品應(yīng)有涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進(jìn)行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術(shù)服務(wù)部門查詢詳情。
貯 存：
◆閃點(diǎn)25℃，通風(fēng)干燥處，避免日光暴曬，有效貯存12個(gè)月。超過貯存期，經(jīng)檢驗(yàn)合格仍可使用。
